Состав и структура изделия

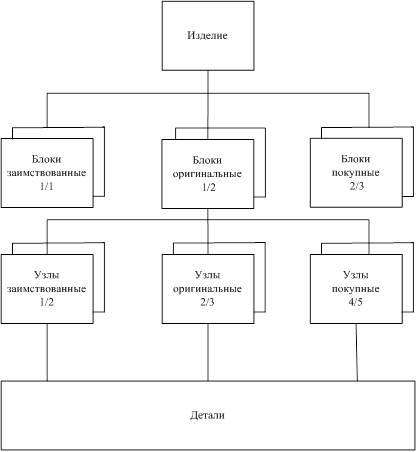

На основе рассмотрения аналогичных разработок на рис.1.1 показан укрупненный состав и структура изделия (системы управления промышленным роботом) с указанием уровней входимости составных частей.

Укрупненный состав и структура изделия

Рис. 1.1.

Число наименований деталей и сборочных единиц (ДСЕ) с разделением их на оригинальные, заимствованные и покупные и их общее количество в изделии представлено в таблице 1.1.

Таблица 1.1.Количество ДСЕ в изделии.

Уровни входимости ДСЕ

Оригинальные

Заимствованные

Покупные

Всего

Блок Узел Деталь

2/4 3/3 3/6

1/6 1/5 4/6

2/7 2/4 75/174

5/17 6/12 82/186

В числителе указано число наименований ДСЕ, в знаменателе - общее число ДСЕ в изделии.
