Планирование разработки и изготовления изделия
Для планирования разработки изделия и оценки некоторых параметров, выполняемых работ используется метод сетевого планирования и управления (СПУ), основой которого является сетевой график.
Сетевой график изображает логическую последовательность, взаимосвязь и продолжительность планируемых работ. Он позволяет оценить значимость каждой работы, определить от каких работ зависит выполнение любой работы, установить очередность их выполнения и разрешить вопрос о наилучшем использовании трудовых ресурсов. Большая наглядность сетевого графика позволяет легко контролировать ход разработки и корректировать план в случае нарушения сроков выполнения отдельных работ.
Построение сетевого графика выполняется с использованием ЭВМ.
В качестве исходных данных принимаются номера очередных работ с указанием номеров работ, которые предшествуют им (очередная работа не может начинаться без выполнения предшествующих ей работ), и номеров работ, которые последуют за очередной работой (такая информация является избыточной, но в некоторых случаях она может быть полезна).

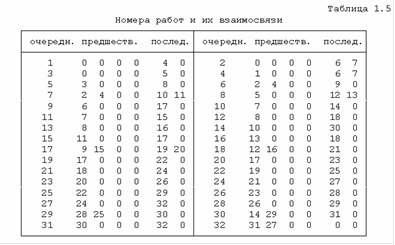

Исходные данные с указанием номеров очередных работ и их взаимосвязи с другими работами показаны в табл.1.5.

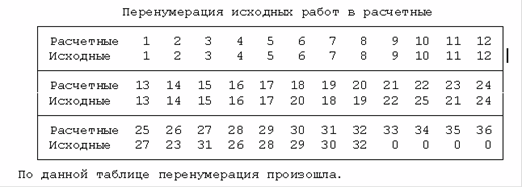

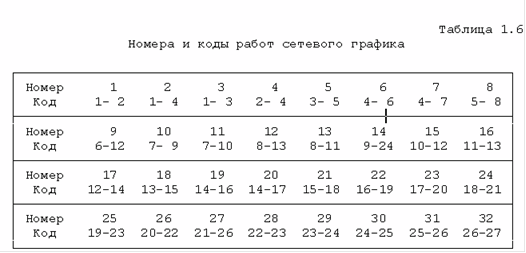

Результаты построения сетевого графика с помощью программы p31.exe представлены в табл.1.6, где указаны номера и коды (предшествующее и последующее события) всех выполняемых работ, а также несколько фиктивных работ. Построенный согласно этой таблице сетевой график, выполненный в масштабе времени, изображен на рис.1.2.

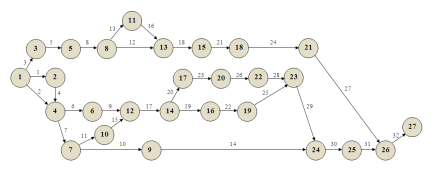

Сетевой график
Рис. 1.2.

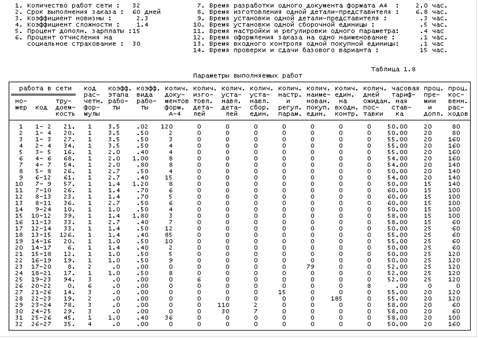

Таблица1.7 Общие сведения по выполнению работ
